Pressure Transmitter in hindi :- प्रेशर ट्रांसमीटर एक उपकरण हैं, जो गैसों, तरल पदार्थ, वायु या तेल में दबाव माप के लिए डिज़ाइन किए गए हैं। दबाव ट्रांसमीटर(Pressure transmitter in hindi)ों का व्यापक रूप से विभिन्न औद्योगिक प्रक्रियाओं में उपयोग किया जाता है, जैसे कि निस्पंदन संयंत्र, रासायनिक फ़ीड, अपशिष्ट जल उद्योग, खाद्य उद्योग, पंपिंग स्टेशन, और बहुत से अन्य । उनकी सामान्य मांग के कारण, दबाव ट्रांसमीटर(Pressure transmitter) दबाव सीमा, सटीकता, कनेक्शन प्रकार, आउटपुट, आईपी वर्ग और इससे भी अधिक चर द्वारा बहुत अनुकूलन योग्य होते हैं।
इतने सारे अनुप्रयोगों के साथ, सही दबाव ट्रांसमीटर(Pressure transmitter in hindi) चुनने के लिए, हमें यह देखना होगा कि किस प्रकार के दबाव ट्रांसमीटर हैं, दबाव ट्रांसमीटर क्या करते हैं और दबाव ट्रांसमीटर कैसे काम करते हैं? नीचे उत्तर खोजने के लिए पढ़ते रहें।
दबाव ट्रांसमीटर Function
दबाव ट्रांसमीटर विभिन्न माध्यमों (तरल पदार्थ, तरल पदार्थ, गैस) में दबाव को मापते हैं और सीमा में व्यापक अंतर होने पर अपने उपयोगकर्ताओं को सचेत करते हैं। इस प्रकार दबाव ट्रांसमीटर(Pressure transmitter in hindi) औद्योगिक प्रक्रियाओं में दुर्घटनाओं को रोकने में मदद करते हैं। हालांकि सभी दबाव ट्रांसमीटरों में दबाव माप कार्य समान होता है, लेकिन विभिन्न प्रकार के दबाव ट्रांसमीटरों के आधार पर अनुप्रयोग थोड़ा भिन्न हो सकते हैं।
दबाव ट्रांसमीटरों के मुख्य प्रकार
प्रेशर ट्रांसमीटर कई प्राकर के होते है जिनको निचे समझाया गया है –

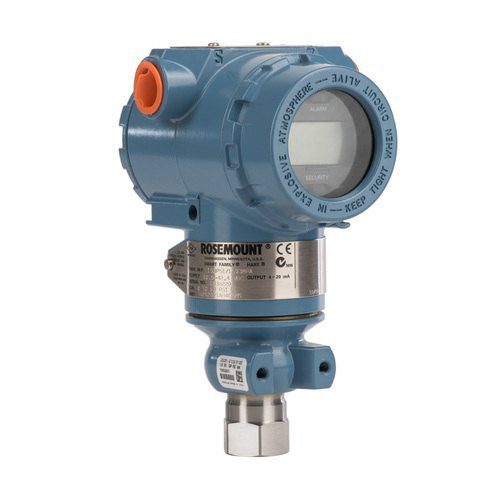

1. मानक दबाव ट्रांसमीटर | Standard Pressure Transmitters
वे कॉम्पैक्ट, सार्वभौमिक उपकरण हैं जो लगभग सभी औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किए गए हैं और दबाव सीमा को मापने का एक मुख्य उद्देश्य है।
2. हाइड्रोस्टेटिक दबाव ट्रांसमीटर | Hydrostatic Pressure Transmitters
उनके कार्य सिद्धांत और स्तर को मापने की क्षमता के कारण अक्सर स्तर ट्रांसमीटर कहा जाता है। हाइड्रोस्टेटिक दबाव ट्रांसमीटर(Pressure transmitter in hindi) इस आधार पर काम करते हैं कि गहराई के साथ दबाव की मात्रा बढ़ जाती है। ये उपकरण सबमर्सिबल हैं और इनका उपयोग तरल पदार्थ और गैसों के लिए किया जा सकता है।
3. निरपेक्ष दबाव ट्रांसमीटर | Absolute pressure transmitter
उन मामलों में उपयोग किया जाता है जब गैसों या तरल का दबाव वायुमंडलीय दबाव में परिवर्तन से अलग होता है। इन दबाव ट्रांसमीटर(Pressure transmitter in hindi)ों का उपयोग तब किया जाएगा जब मापा जा रहा दबाव किसी भी परिवर्तन (जैसे तापमान) से प्रभावित नहीं होता है।

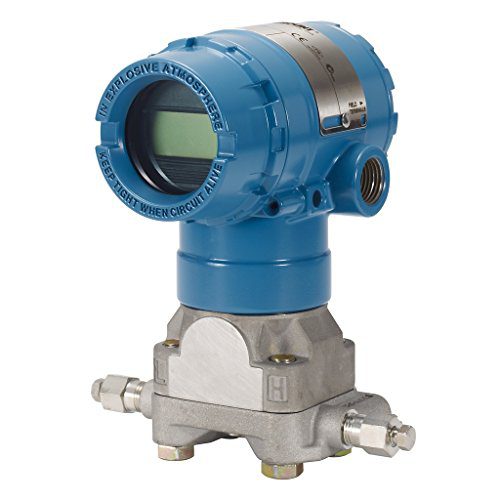

4. विभेदक दबाव ट्रांसमीटर | Differential pressure transmitter
दो संवेदी डायाफ्राम हैं और दो दबावों के बीच के अंतर को माप सकते हैं। डिफरेंशियल प्रेशर ट्रांसमीटर तब एक कैलिब्रेटेड प्रेशर रेंज के संदर्भ में आउटपुट सिग्नल का Output करेंगे। इन उपकरणों का उपयोग आमतौर पर विभिन्न औद्योगिक प्रक्रियाओं की निगरानी में किया जाता है।
दबाव ट्रांसमीटरों के सिद्धांत | Pressure transmitter Working principle
सीधे शब्दों में कहें तो, दबाव ट्रांसमीटर(Pressure transmitter in hindi) यांत्रिक दबाव को एनालॉग विद्युत संकेत में परिवर्तित करते हैं। दबाव माप वोल्टेज में परिवर्तन को पकड़ने पर आधारित है। दबाव ट्रांसमीटर पर दबाव डायाफ्राम पर एक बल के रूप में कार्य करता है – लागू दबाव के आधार पर डायाफ्राम या तो फैलता है या संकुचित होता है, और प्रतिरोध मान तदनुसार बदल जाता है। तब मान को विद्युत संकेत के रूप में प्रेषित किया जाता है। जब दबाव का एक निश्चित परिवर्तन होता है, तो दबाव ट्रांसमीटर(Pressure transmitter in hindi)ों का उपयोग अपने उपयोगकर्ताओं को सूचित करने के लिए किया जा सकता है कि किसी चीज़ पर ध्यान देने की आवश्यकता है।

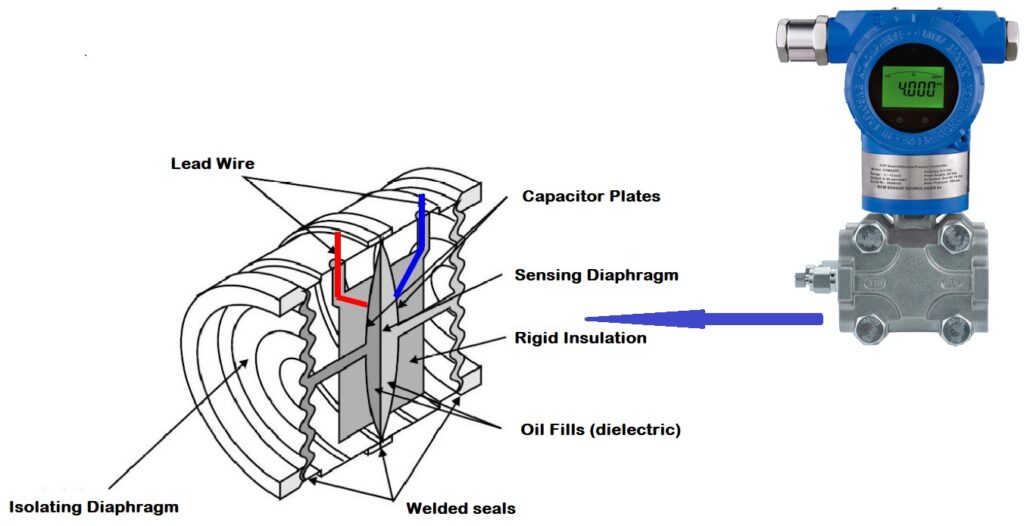

कैपेसिटिव प्रेशर ट्रांसमीटर का सिद्धांत | Capacitive pressure transmitter Working Principle
जब दबाव सीधे मापने वाले डायाफ्राम की सतह पर कार्य करता है, तो डायाफ्राम एक छोटा विरूपण पैदा करता है। मापने वाले डायाफ्राम पर उच्च-सटीक सर्किट इस छोटे विरूपण को दबाव के आनुपातिक और उत्तेजना वोल्टेज के समानुपाती अत्यधिक रैखिक वोल्टेज में बदल देता है। सिग्नल, और फिर इस वोल्टेज सिग्नल को उद्योग मानक 4-20mA करंट सिग्नल या 1-5V वोल्टेज सिग्नल में बदलने के लिए एक समर्पित चिप का उपयोग करें।

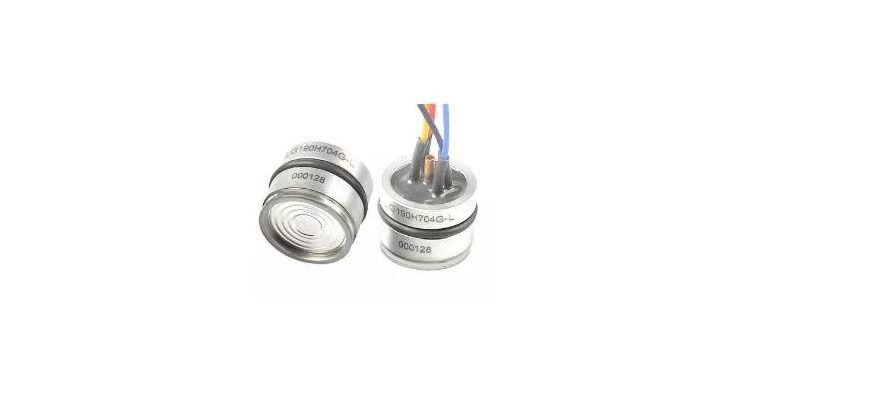

विसरित सिलिकॉन दबाव ट्रांसमीटर का सिद्धांत | Diffused Silicon Pressure Transmitter Working Principle
मापा माध्यम का दबाव सीधे सेंसर के डायाफ्राम (आमतौर पर एक 316L डायाफ्राम) पर कार्य करता है, जिससे डायाफ्राम माध्यम के दबाव के अनुपात में एक सूक्ष्म विस्थापन उत्पन्न करता है, सेंसर के प्रतिरोध मूल्य को बदलता है, और इसका पता लगाता है व्हीटस्टोन सर्किट यह परिवर्तन, और इस दबाव के अनुरूप एक मानक माप संकेत को परिवर्तित और आउटपुट करता है।
मोनोक्रिस्टलाइन सिलिकॉन दबाव ट्रांसमीटर का सिद्धांत | Monocrystalline Silicon Pressure Transmitter Working Principle
एकल क्रिस्टल सिलिकॉन के पीज़ोरेसिस्टिव प्रभाव का उपयोग करके पीज़ोरेसिस्टिव प्रेशर सेंसर का निर्माण किया जाता है। लोचदार तत्व के रूप में एकल क्रिस्टल सिलिकॉन वेफर का उपयोग किया जाता है। जब दबाव बदलता है, तो एकल क्रिस्टल सिलिकॉन तनाव पैदा करता है, जिससे कि उस पर सीधे फैलने वाला तनाव प्रतिरोध मापा दबाव के अनुपात में परिवर्तन पैदा करता है, और फिर ब्रिज सर्किट द्वारा संबंधित वोल्टेज आउटपुट सिग्नल प्राप्त किया जाता है।
सिरेमिक दबाव ट्रांसमीटर का सिद्धांत | Ceramic pressure Transmitter working principle
दबाव सीधे सिरेमिक डायाफ्राम की सामने की सतह पर कार्य करता है, जिससे डायाफ्राम का थोड़ा विरूपण होता है। मोटी फिल्म रोकनेवाला सिरेमिक डायाफ्राम के पीछे मुद्रित होता है और वेरिस्टर के पीज़ोरेसिस्टिव प्रभाव के कारण एक व्हीटस्टोन ब्रिज (बंद पुल) से जुड़ा होता है, पुल दबाव के आनुपातिक और उत्तेजना वोल्टेज के आनुपातिक एक अत्यधिक रैखिक वोल्टेज संकेत उत्पन्न करता है। . आमतौर पर हवा कम्प्रेसर के दबाव माप के लिए उपयोग किया जाता है, अधिक सिरेमिक का उपयोग किया जाता है।
Potentiometer दबाव ट्रांसमीटर का सिद्धांत | Potentiometer Pressure Transmitter Working Principle
सबसे अधिक इस्तेमाल किया जाने वाला स्ट्रेन गेज प्रेशर ट्रांसमीटर मेटल रेजिस्टेंस स्ट्रेन गेज और सेमीकंडक्टर स्ट्रेन गेज हैं। मेटल रेजिस्टेंस स्ट्रेन गेज एक तरह का संवेदनशील उपकरण है जो टेस्ट पीस पर स्ट्रेन परिवर्तन को इलेक्ट्रिक सिग्नल में परिवर्तित करता है। वायर स्ट्रेन गेज और मेटल फ़ॉइल स्ट्रेन गेज दो प्रकार के होते हैं। आमतौर पर स्ट्रेन गेज को एक विशेष एडहेसिव के माध्यम से मैकेनिकल स्ट्रेन मैट्रिक्स से कसकर बांधा जाता है। जब मैट्रिक्स को तनाव परिवर्तन के अधीन किया जाता है, तो प्रतिरोध तनाव गेज भी विकृत हो जाता है, जिससे तनाव गेज का प्रतिरोध मान बदल जाता है, जिससे कि रोकनेवाला पर लागू वोल्टेज बदल जाता है। तनाव नापने का यंत्र दबाव ट्रांसमीटर बाजार पर अपेक्षाकृत दुर्लभ हैं।
नीलम दबाव ट्रांसमीटर | Sapphire pressure transmitter Working principle
नीलम दबाव ट्रांसमीटर(Pressure transmitter in hindi) तनाव प्रतिरोध कार्य सिद्धांत का उपयोग करता है, उच्च-सटीक सिलिकॉन-नीलम संवेदनशील घटकों को अपनाता है, और एक समर्पित एम्पलीफायर सर्किट के माध्यम से दबाव संकेत को एक मानक विद्युत संकेत में परिवर्तित करता है।
स्पटरिंग फिल्म प्रेशर ट्रांसमीटर | Sputtering Film Pressure Transmitter Working Principle
स्पटरिंग प्रेशर सेंसिटिव एलिमेंट माइक्रोइलेक्ट्रॉनिक तकनीक द्वारा निर्मित होता है, जो लोचदार स्टेनलेस स्टील डायाफ्राम की सतह पर एक दृढ़ और स्थिर व्हीटस्टोन ब्रिज बनाता है। जब मापा माध्यम का दबाव लोचदार स्टेनलेस स्टील डायाफ्राम पर कार्य करता है, तो दूसरी तरफ व्हीटस्टोन पुल दबाव के आनुपातिक विद्युत Output संकेत उत्पन्न करता है। इसके अच्छे प्रभाव प्रतिरोध के कारण, स्पटर वाली फिल्मों का उपयोग अक्सर ऐसे अवसरों में किया जाता है, जिनमें अक्सर दबाव प्रभाव होता है, जैसे हाइड्रोलिक उपकरण।
दबाव ट्रांसमीटर का Output | Output Of Pressure transmitter
दबाव ट्रांसड्यूसर आम तौर पर तीन प्रकार के विद्युत Output के साथ उपलब्ध होते हैं; मिलीवोल्ट, प्रवर्धित वोल्टेज और 4-20mA। नीचे आउटपुट का सारांश दिया गया है और जब उनका सबसे अच्छा उपयोग किया जाता है।
(a). मिलिवोल्ट आउटपुट प्रेशर ट्रांसड्यूसर | Millivolt Output Pressure Transducers
मिलिवोल्ट आउटपुट वाले ट्रांसड्यूसर आमतौर पर सबसे किफायती दबाव ट्रांसड्यूसर होते हैं। मिलीवोल्ट ट्रांसड्यूसर का आउटपुट नाममात्र रूप से लगभग 30mV है। वास्तविक आउटपुट दबाव ट्रांसड्यूसर इनपुट पावर या उत्तेजना के सीधे आनुपातिक है। आउटपुट सिग्नल इतना कम है, ट्रांसड्यूसर विद्युत शोर वाले वातावरण में स्थित नहीं होना चाहिए। ट्रांसड्यूसर और रीडआउट इंस्ट्रूमेंट के बीच की दूरी भी अपेक्षाकृत कम रखी जानी चाहिए।
(b). वोल्टेज आउटपुट प्रेशर ट्रांसड्यूसर | Voltage Output Pressure Transducers
आउटपुट सामान्य रूप से 0-5Vdc या 0-10Vdc है। हालांकि मॉडल विशिष्ट, ट्रांसड्यूसर का आउटपुट सामान्य रूप से उत्तेजना का प्रत्यक्ष कार्य नहीं है। इसका मतलब है कि अनियंत्रित बिजली आपूर्ति अक्सर तब तक पर्याप्त होती है जब तक वे एक निर्दिष्ट बिजली सीमा के भीतर आते हैं। चूंकि उनके पास उच्च स्तर का आउटपुट होता है, इसलिए ये ट्रांसड्यूसर बिजली के शोर के लिए मिलि वोल्ट ट्रांसड्यूसर के रूप में अतिसंवेदनशील नहीं होते हैं और इसलिए अधिक औद्योगिक वातावरण में उपयोग किए जा सकते हैं।
(c). 4-20 एमए आउटपुट प्रेशर ट्रांसड्यूसर | 4-20 mA Output Pressure Transducers
इस प्रकार के ट्रांसड्यूसर को प्रेशर ट्रांसमीटर के रूप में भी जाना जाता है। चूंकि 4-20mA सिग्नल बिजली के शोर और सिग्नल तारों में प्रतिरोध से कम से कम प्रभावित होता है, इसलिए इन ट्रांसड्यूसर का सबसे अच्छा उपयोग तब किया जाता है जब सिग्नल को लंबी दूरी तक प्रसारित किया जाना चाहिए। इन ट्रांसड्यूसर का उपयोग उन अनुप्रयोगों में करना असामान्य नहीं है जहां लीड वायर 1000 फीट या उससे अधिक होना चाहिए।
दबाव ट्रांसमीटर का चयन | Selection of pressure Transmitter
दबाव ट्रांसमीटर के चयन के लिए कई बिंदु हैं, यह ध्यान में रखते हुए कि नया ट्रांसमीटर स्थापित किया जाना चाहिए। कुछ बिंदु नीचे दिए गए हैं-
1. आवेदन और माप प्रकार | Application and measurement type
सामान्य प्रकार के दबाव माप में शामिल हैं: निरपेक्ष, गेज, अंतर, वैक्यूम। आवेदन सबसे उपयुक्त माप प्रकार निर्धारित करेगा।
2. दबाव सीमा | Pressure range
शायद एक दबाव ट्रांसड्यूसर के चयन में सबसे महत्वपूर्ण निर्णय सीमा है। दो परस्पर विरोधी विचारों को ध्यान में रखना चाहिए:
1. उपकरण की सटीकता और अधिक दबाव से इसकी सुरक्षा। सटीकता के दृष्टिकोण से, ट्रांसमीटर की सीमा कम होनी चाहिए (रेंज के मध्य में सामान्य परिचालन दबाव), ताकि त्रुटि, आमतौर पर पूर्ण पैमाने का प्रतिशत कम से कम हो।
2. दूसरी ओर, किसी को हमेशा परिचालन त्रुटियों, दोषपूर्ण डिजाइन (पानी के हथौड़ा), या दबाव-परीक्षण और स्टार्ट-अप के दौरान उपकरण को अलग करने में विफलता के कारण अधिक दबाव क्षति के परिणामों पर विचार करना चाहिए। इसलिए, न केवल आवश्यक सीमा को निर्दिष्ट करना महत्वपूर्ण है, बल्कि आवश्यक दबाव से सुरक्षा की मात्रा भी है।
3. प्रक्रिया मीडिया | Process media
प्रक्रिया द्रव जिसे मापा जा रहा है।
4. तापमान सीमा और स्थापना पर्यावरण | Temperature range and installation environment
तापमान या कंपन में चरम सीमा यह सीमित कर देगी कि कौन से ट्रांसमीटर ठीक से काम करेंगे। तापमान चरम सीमा के लिए, पतली फिल्म तकनीक बेहतर है। अत्यधिक तापमान भी ट्रांसड्यूसर के आउटपुट में त्रुटियां पैदा करता है। त्रुटि अक्सर 1°C (%FS/°C) से अधिक प्रतिशत पूर्ण पैमाने में व्यक्त की जाती है।
5. शुद्धता | Accuracy
दबाव नापने का यंत्र कई अलग-अलग सटीकता में आते हैं। सामान्य दबाव ट्रांसड्यूसर की सटीकता पूर्ण पैमाने के आउटपुट के 0.5% से 0.05% तक हो सकती है। गंभीर रूप से मांग वाले अनुप्रयोगों के लिए बहुत कम दबाव पढ़ने के लिए आवश्यक होने पर उच्च सटीकता वांछित होती है।
6. आउटपुट | Output
प्रेशर ट्रांसड्यूसर के लिए कई तरह के आउटपुट होते हैं। इनमें शामिल हैं: एमवी आउटपुट, एम्पलीफाइड वोल्टेज आउटपुट, एमए आउटपुट।
Pressure Transmitter Calibration – click here for step of Pressure transmitter calibration
