प्रेशर सेंसिंग एलिमेंट | Pressure sensing elements In Hindi

प्रेशर सेंसिंग एलिमेंट : – डायाफ्राम, बेलो, कैप्सूल, बोर्डेन ट्यूब, spiral और हेलिक्स यांत्रिक उपकरणों की एक पूरी श्रृंखला है जो दबाव लागू होने पर आकार बदलते हैं। इन्हें elastic deformation pressure elements कहा जाता है। उनमें से प्रत्येक दबाव की एक अलग सीमा के लिए अनुकूलित है। निम्न पृष्ठ पर तालिका इन दबाव तत्वों को सूचीबद्ध करती है, उनकी निचली और ऊपरी सीमा inches of water or pounds per square inch में व्यक्त की जाती है। दबाव(Pressure), बॉर्डन ट्यूब( Bourden tube) में प्रवेश करता है, जिससे यह खुल जाता है। जैसे ही बोर्डेन ट्यूब की नोक खुलती है, यह लीवर आर्म को घुमाती है, जो गियर द्वारा पॉइंटर से जुड़ा होता है। लिंकेज में किसी भी “प्ले” को खत्म करने के लिए पॉइंटर से एक spiral स्प्रिंग(spiral spring) जुड़ा होता है।

Read In English

pressure gauge cut model

रिकॉर्डिंग प्रेशर गेज अक्सर उद्योग में उपयोग किए जाते हैं। आमतौर पर, वे elastic deformation elements का उपयोग करते हैं, जिसमें spiral and helix सबसे आम हैं। हाल के वर्षों में बिजली उत्पादन प्रदान करने वाले दबाव मापने वाले उपकरणों को विकसित करना आवश्यक हो गया है। इनमें से कुछ में, ऊपर सूचीबद्ध elastic विरूपण तत्वों का उपयोग किया जाता है, और electrical equipment उनसे जुड़े होते हैं। जैसे-जैसे तत्व फैलता है या सिकुड़ता है, एक electrical characteristic, जैसे प्रतिरोध,voltage, बदलता रहता है। Pressure Element के आकार में परिवर्तन की प्रत्येक इकाई के लिए, electrical variable का एक इकाई परिवर्तन होता है । ट्रांसड्यूसर नामक एक उपकरण ऊर्जा के एक रूप को दूसरे रूप में परिवर्तित करता है। इनमें से अधिकांश पावर ट्रांसड्यूसर का उपयोग ब्रिज टाइप सर्किट में किया जाता है जैसे कि प्रतिरोध थर्मामीटर के लिए उपयोग किया जाता है।

Bourdon tube प्रेशर सेंसिंग एलिमेंट | बोर्डेन ट्यूब तत्व

सबसे सामान्य प्रकार का Pressure Element जो हम यहां उपयोग करते हैं वह bourden Tube है जो यांत्रिक गति को प्रसारित करने का सबसे कुशल सकारात्मक तरीका है। Moving parts के घर्षण को कम करने और जीवन का विस्तार करने के लिए डिज़ाइन और संरक्षित किया जाता है। एक अद्वितीय घुमावदार पूंछ अनुभाग और captive link facilitates calibration की सुविधा प्रदान करता है।

Parts of Bourdon Tube Element | बोर्डेन ट्यूब तत्व के भाग

बोर्डेन ट्यूब तत्व के भाग निम्न लिखित है –

  • Dial |डायल

एल्यूमीनियम डायल में सफेद पृष्ठभूमि पर अत्यधिक सुपाठ्य काले निशान होते हैं। एक स्पष्ट, ऐक्रेलिक कोटिंग पर बेक किया गया, अंकन को लागू किया जाता है, बेहद टिकाऊ जो खराब नहीं होगा और डायल को बिना नुकसान के साफ करने की अनुमति देता है।

  • Pointer | सूचक

The balance indicating संकेतक आसानी से पढ़ने के साथ-साथ आसान समायोजन होता है। गेज के सामने से आसानी से दिखाई देता है, माइक्रोमीटर समायोजन पॉइंटर को शाफ्ट से हटाए बिना उसकी पोजीशन बदल सकते है।

  • Windows | खिड़कियाँ

खिड़कियों के लिए मानक सामग्री चकनाचूर-प्रूफ कांच, साधारण कांच, ऐक्रेलिक खिड़कियां (कांच की खिड़कियों की तुलना में अधिक प्रतिरोधी है जो इसे चकनाचूर कर देती है), (वास्तव में साधारण कांच के रूप में कई टुकड़ों में नहीं होगी)।

  • Rings

खिड़की के चारों ओर के छल्ले को केस प्रकार के आधार पर थ्रेडेड, संगीन (कैम), हिंगेड या स्नैप डिज़ाइन किया जा सकता है। आंतरिक तंत्र को मौसम, धूल और धुएं से बचाने के लिए सभी खिड़कियों में गास्केट होना चाहिए

  • Spiral Element | spiral तत्व

यह बॉर्डन तत्व का एक संशोधन रूप है और औद्योगिक अनुप्रयोगों में व्यापक उपयोग पाता है। इसमें एक पतली वेल्ड ट्यूब होती है, जो दोनों सिरों पर चपटी होती है, और यह एक spiral में बनती है। spiral व्यवस्था मुक्त अंत की बड़ी गति प्रदान करती है; इस प्रकार रिकार्डर में उपयोगी है। रेंज 0.7 से 260 किग्रा/सेमी2 है किसी सेक्टर या पिनियन की आवश्यकता नहीं है और इसलिए घर्षण के कारण विसंगतियां कम हो जाती हैं।

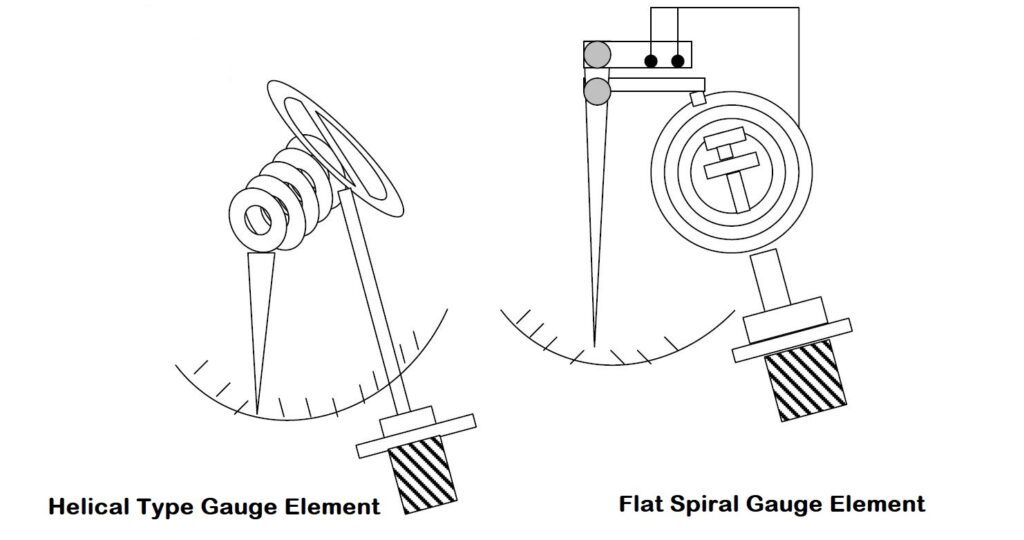

spiral type element



  • Helical Elements | पेचदार तत्व

सिद्धांत रूप में यह बोरडॉन तत्व की तरह है, लेकिन टिप की गति को बढ़ाने के लिए हेलिक्स के रूप में wound है। यह डिज़ाइन movement के केवल गोलाकार घटक को पेन आर्म तक पहुंचाता है, जो सीधे दबाव में परिवर्तन के समानुपाती होता है। यह व्यापक रूप से रिकॉर्डिंग प्रकार के उपकरण में भी उपयोग किया जाता है।

Bellows | बेलौस

ये दबाव ट्रांसड्यूसर के रूप में उपयोग किए जाने वाले अन्य elastic तत्व हैं। ये मिश्र धातुओं से बने होते हैं जो नमनीय(ductile)होते हैं, उच्च शक्ति वाले होते हैं और लंबे समय तक उपयोग किए जाने पर उनके गुणों पर बहुत कम हिस्टैरिसीस प्रभाव पड़ता है। bellows का उपयोग दो रूपों में किया जाता है। एक व्यवस्था में bellows के एक तरफ दबाव डाला जाता है और परिणामी दोष एक स्प्रिंग द्वारा संतुलित किया जाता है। यह व्यवस्था गेज दबाव को इंगित करती है। एक अन्य अंतर व्यवस्था में, अंतर दबाव को भी इंगित किया जा सकता है। इस तरह के एक उपकरण में, एक दबाव एक सीलबंद बेलो के अंदर लगाया जाता है जबकि दूसरा दबाव दूसरे सीलबंद बेलो के अंदर लगाया जाता है। पैमाने के उपयुक्त जुड़ाव और अंशांकन द्वारा, दबाव अंतर को पैमाने पर एक सूचक द्वारा दर्शाया जाता है।

हिस्टैरिसीस और जीरो शिफ्ट अधिकांश अन्य की तुलना में इस प्रकार के तत्व के साथ कुछ अधिक समस्याएं हैं। प्रतिरोधी वसंत – बॉर्डन तत्व की तुलना में बहुत संवेदनशील तत्व। ड्राफ्ट और इंटरमीडिएट रेंज सहित निचले हिस्से में ग्रेटर एप्लिकेशन। यह एक खोल में संलग्न धातु की bellows से बना होता है जो दबाव स्रोत से जुड़ा होता है। bellows के बाहर अभिनय करने वाला दबाव bellows को संकुचित करता है और इसके मुक्त सिरे को वसंत के विरोधी बल के खिलाफ ले जाता है, bellows पर टिकी एक छड़ गति को सूचक तक पहुंचाती है। उपयुक्त व्यवस्था के साथ इस गेज का उपयोग किया जा सकता है दबाव अंतर को निरपेक्ष दबाव के रूप में मापें।

फॉस्फर कांस्य bellows के लिए आमतौर पर इस्तेमाल की जाने वाली सामग्री है और वसंत सावधानी से गर्मी से उपचारित धातु है। रेंज 2500 मिमी पानी से 3.5 किग्रा / सेमी 2 गेज या 260 से 750 मिमी पारा के बीच वैक्यूम है।

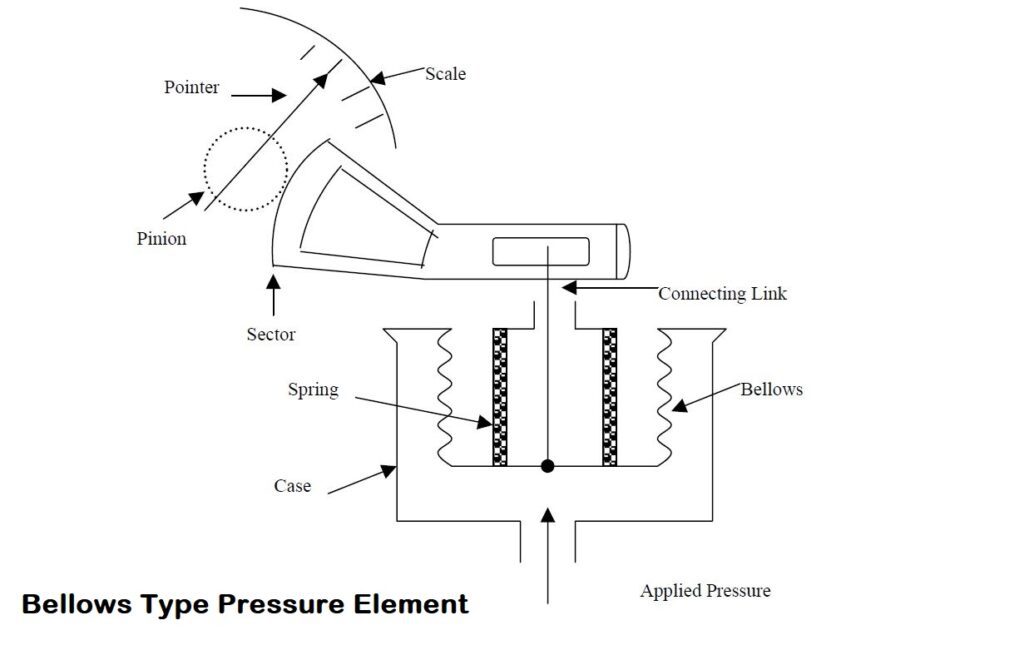

bellow type element

Diaphragm Element | डायाफ्राम तत्व

डायाफ्राम प्रेशर सेंसिंग एलिमेंट की शुरूआत ने दबाव और ड्राफ्ट मापन की सुविधा प्रदान की है, विशेष रूप से बहुत कम श्रेणियों में और जब विद्युत सर्किट के साथ मिलकर, ये दूरस्थ बिंदुओं पर पढ़ने के संचरण की पेशकश करते हैं। ये 0 से 4 मिमी की सीमा में भी दबाव अंतर का पता लगते है । इसमें अनिवार्य रूप से एक कैलिब्रेटेड स्प्रिंग, सीलबंद लिंक और एक डायाफ्राम होता है। दबाव अंतर के कारण, जब डायाफ्राम बाईं ओर चलता है, तो कैलिब्रेटेड स्प्रिंग इस movement का विरोध करता है। फिर गति को sealed लिंक और फिर पॉइंटर पर प्रेषित किया जाता है। कैलिब्रेशन के लिए स्पान और शून्य समायोजन पेंच का उपयोग किया जाता है।

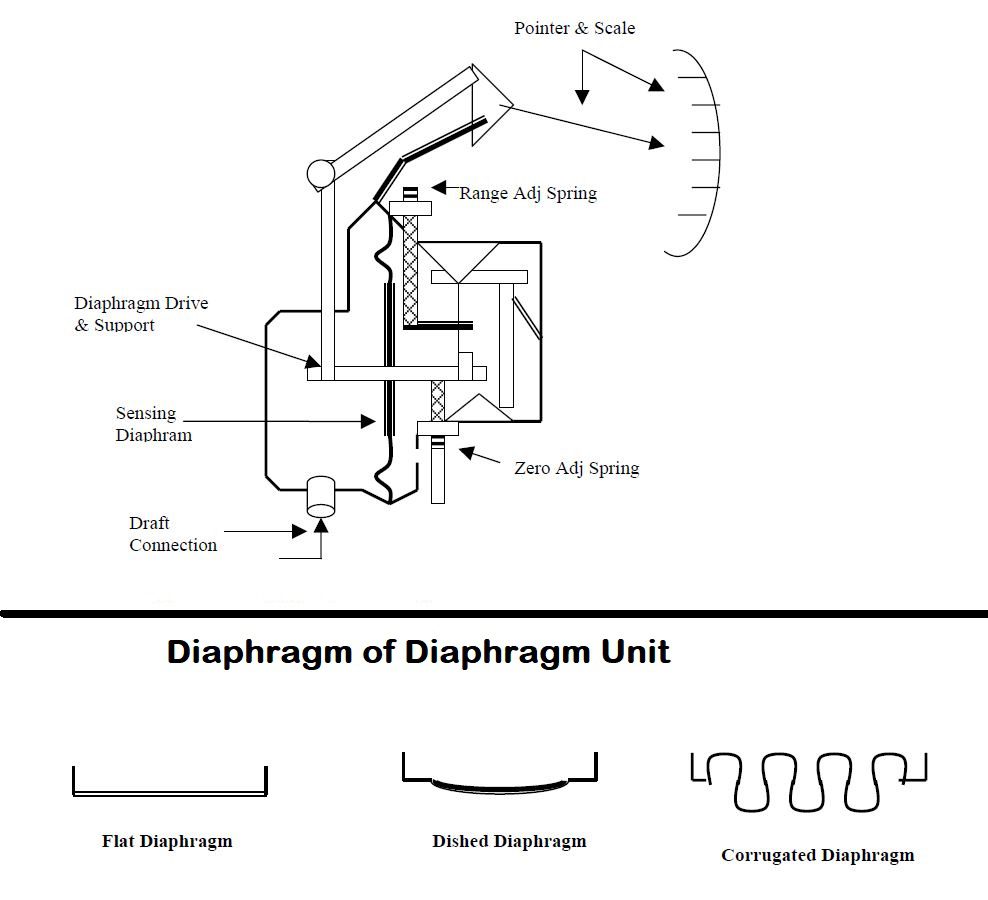

diaphragm pressure element

Working Pressure rating or different type प्रेशर सेंसिंग एलिमेंट | विभिन्न दबाव तत्वों की कार्य दबाव रेटिंग

Name of Pressure Element Minimum Range(Psi) Maximum Range(Psi)
Diaphragm  0 to 2 0 to 400
Bellows 0 to 5 0 to 800
Bourdon Tube 0 to 12 0 to 100000
Helix 0 to 50 0 to 10000
Spiral 0 to 15 0 to 4000
Capsule 0 to 1 0 to 50
