Differential Pressure Gauge in hindi | विभेदक दबाव गेज

दो दबावों के बीच अंतर की माप Differential Pressure Gauge in hindi सिद्धांत की नींव है। डिफरेंशियल प्रेशर, जैसा कि इसके नाम का तात्पर्य है, दो दबावों को मापता है और उनके बीच के अंतर को दर्शाता है।

सीधे शब्दों में कहें, एक डीपी गेज दो कनेक्शनों के बीच दबाव के अंतर को मापता है। परिणामस्वरूप, जहां आपके पास एक टैंक 100 Psi पर और दूसरा 95 Psi पर है। यदि आप उन दो जहाजों के बीच एक अंतर दबाव नापने का यंत्र स्थापित करते हैं, तो आप 5 Psi पढ़ेंगे।

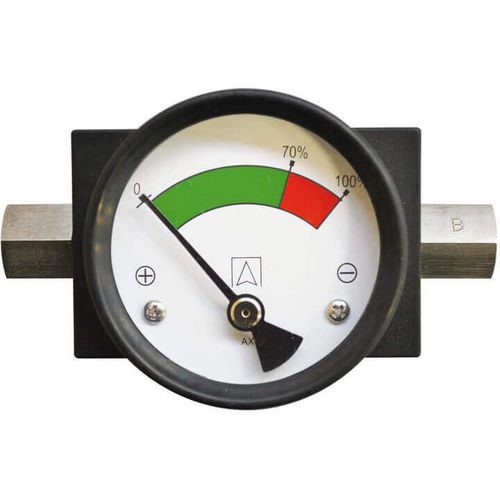

dp gauge1

इसे प्राप्त करने के लिए कुछ अलग गेज डिज़ाइन हैं, लेकिन अंतर दबाव प्लस निर्माताओं को “चुंबकीय युग्मन” के रूप में जाना जाता है। प्रत्येक गेज में एक चुंबकीय पिस्टन होता है जो अंतर दबाव के आधार पर समुद्र-आरी की तरह आगे-पीछे होता है। नतीजतन, इस चुंबकीय पिस्टन की रैखिक गति एक रोटरी चुंबक को धक्का देती है और खींचती है जो सूचक से जुड़ती है। यह एक “चुंबकीय रैक और पिनियन” आउटपुट-सिग्नल देता है।

डीपी गेज का उपयोग करके निम्नलिखित माप लिए जा सकते हैं।

  1. Dirty फिल्टर के लिए निगरानी
  2. बैग के लिए डस्ट कलेक्टर में बैग Choak होने की जाँच करना
  3. दबाव माप पर साफ कमरा
  4. गैसीय और तरल मीडिया प्रवाह मापने

एक Differential Pressure Gauge का कार्य

डिफरेंशियल प्रेशर गेज में दो सीलबंद मध्यम कक्ष होते हैं। तत्वों को मापकर दो कक्षों को अलग किया जाता है। यदि दोनों कक्षों में एक ही दबाव है, तो मापने वाले तत्वों को दबाव का अनुभव नहीं होता है, और डीपी गेज कोई विक्षेपण नहीं दिखाता है।

डीपी गेज में विभिन्न दबाव तत्व जैसे डायाफ्राम तत्व, कैप्सूल तत्व, बोर्डेन ट्यूब आदि का उपयोग किया जाता है। यह 0 – 0.5 mbar से 0 – 1,000 बार तक की स्केल रेंज को सक्षम बनाता है।

यदि दो कक्षों के बीच दबाव अंतर होता है, तो एक मापने वाले तत्व पर लगाया गया दबाव दूसरे कक्ष तत्व पर लगाए गए दबाव से अधिक होता है। इस मामले में, डीपी गेज विक्षेपण दर्शाता है।

जब स्थैतिक दबाव अधिक होता है, तो हम सीधे निम्न अंतर दबाव को माप सकते हैं। डायाफ्राम तत्व एक उच्च अधिभार क्षमता प्रदान करता है। एल और एच पक्ष पर अधिकतम स्थिर दबाव और अधिभार क्षमता देखी जानी चाहिए। मापने वाले तत्व की गति और दबाव संकेत का संचरण वैसा ही होता है जैसा कि ज्यादातर मामलों में पहले से ही वर्णित अधिक दबाव गेज के साथ होता है।

स्केल रेंज 0.6 से 2.5 तक सटीकता कक्षाओं में 0 ~ 16 एमबार और 0 ~ 25 बार के बीच हैं।

एप्लिकेशन क्षेत्र

  1. निगरानी फिल्टर स्वास्थ्य
  2. प्रवाह दर मापन
  3. स्केल बिल्डअप का पता लगाना
  4. लीक का पता लगाना
  5. भरने का स्तर माप (संलग्न कंटेनरों में)

डिफरेंशियल प्रेशर गेज का उपयोग

डिफरेंशियल प्रेशर गेज का उपयोग कई अनुप्रयोगों में किया जा सकता है-

विभेदक दबाव गेज का उपयोग करके निगरानी फ़िल्टर स्थिति | Monitoring Filter Status Using Differential Pressure Gauge

जैसे ही फिल्टर कार्ट्रिज बंद हो जाते हैं, फिल्टर मेश में दूषित पदार्थों के निर्माण के कारण इनलेट और आउटलेट के बीच डीपी बढ़ जाता है। इस वजह से, ऑपरेटर एक फिल्टर में एक अंतर दबाव ड्रॉप को माप सकते हैं और एक दृश्य संकेत प्राप्त कर सकते हैं कि उनके फिल्टर सिस्टम कितने गंदे हैं। नतीजतन, एक फ़िल्टर एप्लिकेशन डीपी गेज का उपयोग निम्न के लिए कर सकता है:

  1. ऑपरेटरों को अपने सिस्टम को नुकसान से बचाने में मदद करें क्योंकि वे फ़िल्टर स्थिति के बारे में सूचित रहते हैं।
  2. फ़िल्टर निर्माताओं और ग्राहकों के बीच कानूनी मुद्दों को रोकें जो अपने फ़िल्टर के जीवन को समाप्त करते हैं और सिस्टम का दुरुपयोग करते हैं
  3. ग्राहकों को फ़िल्टर स्थिति के बारे में सूचित रहने में सहायता करके फ़िल्टर कार्ट्रिज बिक्री को 20-30% तक बढ़ाएं
  4. अपने फ़िल्टर को 1,000 प्रतिस्पर्धियों से अलग दिखाने में मदद करें

एक विभेदक दबाव गेज का उपयोग करके प्रवाह दर मापन

बर्नौली के सिद्धांत में कहा गया है कि द्रव की गति में वृद्धि के साथ दबाव में कमी या द्रव की संभावित ऊर्जा में कमी होती है। नतीजतन, दबाव में इस बदलाव का पता लगाकर प्रवाह दर को मापने के लिए वेंटुरिस के रूप में जाने जाने वाले उपकरणों का उपयोग वर्षों से किया जाता रहा है। नतीजतन, और ऑपरेटर Differential Pressure Gauge in hindi के उच्च दबाव पक्ष को अपस्ट्रीम से जोड़ सकता है और Differential Pressure Gauge के निचले दबाव पक्ष को डाउनस्ट्रीम में जोड़ सकता है, एक प्रवाह दर को मापा जा सकता है। इसके अलावा, प्रवाह दर अनुप्रयोगों में एक Differential Pressure Gauge in hindi का उपयोग किया जा सकता है:

  1. प्रवाह दर की प्रत्यक्ष प्रतिक्रिया प्रदान करें
  2. सबसे मजबूत समाधान बनें जो वर्षों तक चलता है और इलेक्ट्रॉनिक विकल्पों से बेहतर प्रदर्शन करता है

एक विभेदक दबाव गेज का उपयोग करके तरल मापना

कई मुद्दों के कारण क्रायोजेनिक टैंक में तरल स्तर को मापने के लिए मानक दबाव गेज का उपयोग नहीं किया जा सकता है। सबसे महत्वपूर्ण बात यह है कि टैंकों पर दबाव डाला जाता है (अक्सर 500psi से ऊपर) और तल पर लगे मानक दबाव गेज तरल स्तर और टैंक के दबाव को मापेंगे। नतीजतन, उच्च पक्ष को टैंक के नीचे और निचले हिस्से को टैंक के शीर्ष से जोड़कर एक Differential Pressure Gauge का उपयोग किया जाना चाहिए। नतीजतन, टैंक जो तरल ऑक्सीजन, नाइट्रोजन, आर्गन और बहुत कुछ को मापते हैं, उनके तरल स्तरों को अंदर से देखने के लिए एक लागत प्रभावी समाधान हो सकता है। क्रायोजेनिक तरल स्तरों के लिए Differential Pressure Gauge के ये अनुप्रयोग निम्न कर सकते हैं:

  1. दबाव वाले टैंक में तरल स्तर प्रदान करें
  2. माइक्रोबल्क स्टोरेज टैंक को अतिरिक्त मूल्य प्रदान करता है

एक विभेदक का उपयोग करके लीक का पता लगानादबाव गेज

संभवतः डीपी गेज के कम से कम समझे जाने वाले अनुप्रयोगों में से एक में सिस्टम में लीक का पता लगाना शामिल है। एक संभावित रिसाव वाले पोत के साथ एक संदर्भ पोत की तुलना करके, एक अंतर दबाव को मापा जा सकता है और रिसाव का पता लगाया जा सकता है। नतीजतन, समय की एक बड़ी बचत होती है और परिणाम एक मानक दबाव नापने का यंत्र पर एक बूंद की प्रतीक्षा के घंटों की तुलना में कहीं अधिक सटीक होते हैं। इस तथ्य के कारण कि Differential Pressure Gauge सटीक रूप से 0.1″ H2O तक माप सकते हैं, आप बहुत कम प्रतीक्षा करेंगे! इसके अलावा, रिसाव का पता लगाने वाले अनुप्रयोगों में Differential Pressure Gauge का उपयोग किया जा सकता है:

  1. सरल और सस्ता
