Bourdon Tube Pressure Gauge in Hindi :- बर्डेन ट्यूब प्रेशर गेज अपनी simplicity के कारण सबसे अधिक इस्तेमाल किया जाने वाला pressure gauge है। यह C – shape में है। ये (0 – 15) PSIG TO (0 – 100000) PSIG और साथ ही 0 to 30 inches of Mercury तक के वैक्यूम को कवर करते हैं।
- दबाव के बिना बोर्डन ट्यूब के circular cross section flatted है।
- जब इन तत्वों पर दबाव डाला जाता है तो उनका क्रॉस सेक्शन और अधिक गोलाकार हो जाता है जो उनके आकार को सीधा करता है।
C-Type pressure Gauge in hindi
Pressure input एक सॉकेट को दिया जाता है जो आधार पर ट्यूब से soldered होता है। डिवाइस का free end एक टिप द्वारा सील किया गया है। यह टिप एक adjustable लिंक के माध्यम से एक सेगमेंट लीवर से जुड़ा हुआ है। लीवर का आकार भी adjustable हो सकता है। खंडीय लीवर उपयुक्त रूप से छिद्रित होता है और धुरी सूचक को निर्धारित के भीतर सिद्ध करता है। गियर के दाँत के सही मेशिंग के लिए आवश्यक तनाव की आपूर्ति करने के लिए एक बाल स्प्रिंग का उपयोग आमतौर पर उपकरण के शरीर के धुरी को जकड़ने के लिए किया जाता है और इस तरह सिस्टम को बैकलैश से मुक्त किया जाता है। धुरी बीयरिंगों के भीतर घर्षण के परिणामस्वरूप किसी भी त्रुटि को खोई गति के रूप में जाना जाता है। बोर्नडन ट्यूब गेज के मामले में यांत्रिक निर्माण बेहद सटीक होना चाहिए। अगर हम ट्यूब के क्रॉस-सेक्शन के बारे में सोचते हैं, तो इसकी परिधि के अंदर के हिस्से की तुलना में एक बड़ी सतह हो सकती है। ट्यूब की दीवारों की मोटाई 0.01 और 0.05 इंच के बीच हो सकती है
जब प्रेशराइज्ड फ्लुइड bourdon tube में प्रवेश करता है, तो यह ट्यूब के सेक्शन को अंडाकार से गोलाकार में बदलने की कोशिश करता है और यह ट्यूब को सीधा करता है। ट्यूब के मुक्त अंत के परिणामस्वरूप आंदोलन सूचक को पैमाने पर स्थानांतरित करने का कारण बनता है। बौरडन ट्यूब की नोक एक समायोज्य लिंक के माध्यम से खंडीय लीवर से जुड़ी है। जिससे पॉइंटर जुड़ा होता है तथा प्रेशर बढ़ने पर बोर्डन ट्यूब के मूवमेंट के साथ कालिबर्टेड स्केल पर move करता है।

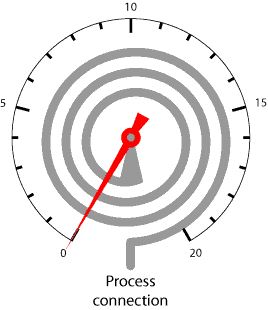

Spiral Bourdon tube pressure gauge in hindi
चूँकि C-TYPE बौरडॉन ट्यूब का free end motion कुछ मामलों में अपर्याप्त है, spiral type की बर्डन ट्यूब का उपयोग किया जाता है। spiral तत्व अनिवार्य रूप से c-type ट्यूब की एक श्रृंखला होती है जो end to end जुडी होती है । जब दबाव लागू किया जाता है, तो spiral uncoil होने की कोसिस करता है और बिना यांत्रिक प्रवर्धन की आवश्यकता के, free end को अधिक गति उत्पन्न करता है। यह उपकरण की संवेदनशीलता और सटीकता को बढ़ाता है क्योंकि लिंक और लीवर के माध्यम से कोई खोई हुई गति या घर्षण पेश नहीं किया जाता है।

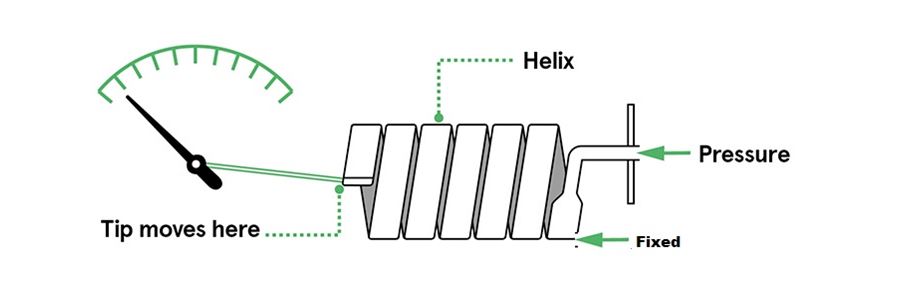

Helical Bourdon tube pressure gauge in hindi
यह सेंसर mechanical amplification की आवश्यकता को समाप्त करने वाले spiral element की तुलना में free end को और भी अधिक गति पैदा करता है। helical coil की range व्यास, दीवार की मोटाई, उपयोग किए गए कॉइल्स की संख्या और निर्माण मैटारियल से प्रभावित होती है। उच्च दबाव तत्वों में 20 कॉइल हो सकते हैं जबकि कम span सेंसर में केवल 2 या 3 कॉइल हो सकते हैं। helical तत्व 0 से 30 psi से 0 से 80,000 psi तक की span के साथ उपलब्ध हैं।
Design Pressure of bourdon tube pressure gauge in hindi
Up to 100000 PSIG (690Mpa)
Design Temperature
Up to 600 oF (316 oc) with stainless steel bourdon tube.
Materials of Construction
Phosphor Bronze, Alloy Steel, 316 & 403 Stainless Steel, Beryllium Copper, Monel, Ni-Span Si
Range:
Minimum span 15 PSI (100 kPa); maximum span 100,000 PSI (690 MPa).
Other advantage
- High over range protection.
- सीमा सुरक्षा से अधिक उच्च।
