सोलेनॉइड एक्ट्यूएटर | Solenoid actuator in hindi

Introduction-

सोलेनॉइड एक्ट्यूएटर (Solenoid actuator) electrically संचालित एक्ट्यूएटर है जो एक्ट्यूएटर या plunger की linear motion प्रदान करने के लिए electric supply का उपयोग करता है। इसके केंद्र में एक movable ferromagnetic core (plunger) के साथ एक electric coil होता है। जब coil पर electric voltage लगाया जाता है, तो current coil से होकर गुजरता है जो एक चुंबकीय क्षेत्र बनाता है। चुंबकीय क्षेत्र plunger को ऊपर की ओर बढ़ने के लिए force करता है और उपयोग किए गए वाल्व विन्यास के आधार पर orifice को open या orifice को close करने में सक्षम बनाता है। आवश्यकता के अनुसार various valve configurations के साथ उपयोग किया जा सकता है। एक simple linear solenoid actuator का diagram नीचे दिखाया गया है-

Linear solenoid actuator

Structure of solenoid actuator-

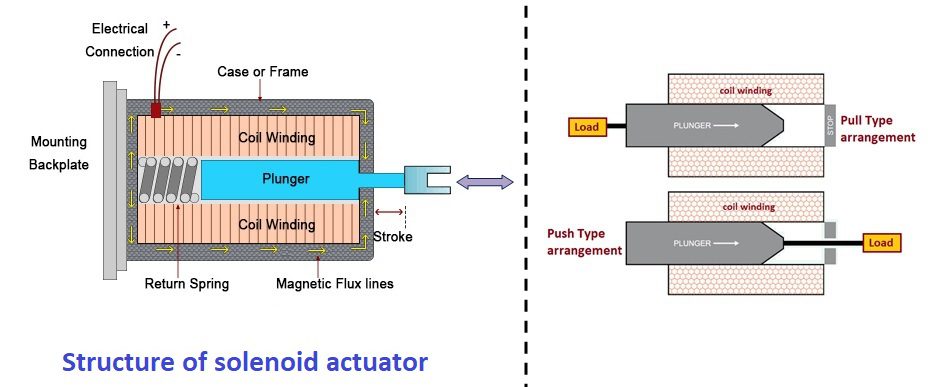

सोलेनॉइड एक्ट्यूएटर (Solenoid actuator) विभिन्न प्रकार के configurations में उपलब्ध हैं लेकिन सबसे अधिक लीनियर सोलेनॉइड एक्ट्यूएटर (Linear solenoid actuator) का उपयोग किया जाता है। इसमें एक cylindrical structure enclosure  में electric coil wounded होता है और इसके centre में spring loaded mechanism के साथ एक ferromagnetic core  (जिसे plunger भी कहा जाता है)। यहां electric supply के absence में, spring mechanism का उपयोग plunger को  rest position में वापस करने के लिए किया जाता है। इसमे दो arrangements possible हैं – एक “pull type” है जिसमें  coil energize होने पर plunger पर जुड़े हुए भार को अपनी ओर खींचता है। एक अन्य arrangement “push type” है जिसमें  coil energize होने पर plunger और उसके कनेक्टेड लोड को बाहर push करती है। दोनों arrangements का Basic construction same है लेकिन main difference return spring की positioning और plunger के डिजाइन में है। सोलनॉइड एक्चुएटर की Structure और दोनों arrangements नीचे दिखाए गए है-

construction of solenoid actuator

Working of solenoid actuator-

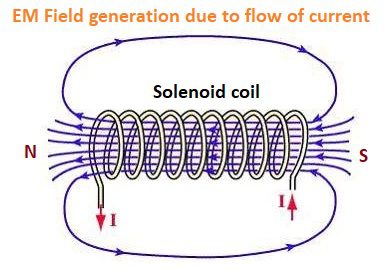

Working of solenoid, एक current carrying coil द्वारा उत्पन्न चुंबकीय क्षेत्र के कारण ferromagnetic core पर कार्य करने वाले बल पर आधारित होता है। जब सोलनॉइड coil पर electric voltage लगाया जाता है, तो current coil से होकर गुजरता है और यह electromagnet की तरह व्यवहार करता है और एक चुंबकीय क्षेत्र बनाता है। चुंबकीय क्षेत्र plunger को spring mechanism के विपरीत ऊपर की ओर बढ़ने के लिए force करता है और इसके valve configuration के आधार पर orifice को खोलने या orifice को बंद करने में सक्षम बनाता है।

Working of solenoid actuator

जब सोलनॉइड coil को de-energize किया जाता है यानी supply voltage हटा दिया जाता है, तो coil से कोई current नहीं गुजरेगा। इस प्रकार कोई चुंबकीय क्षेत्र उत्पन्न नहीं होता है और compressed spring में stored energy plunger को अपनी rest position प्राप्त करने के लिए force करती है।

Linear solenoid actuator

जब एक सोलनॉइड एक्ट्यूएटर plunger की straight line motion प्रदान करता है, तो इसे लीनियर सोलनॉइड एक्ट्यूएटर कहा जाता है। Linear configuration, rotary solenoid actuator से ज्यादा prefer किया जाता है। लीनियर सोलनॉइड एक्ट्यूएटर्स का उपयोग various applications जैसे for on-off application of control valves, emergency shutdown valves. to electrically open doors and latches, to  move and operate robotic limbs and mechanisms, to actuate electrical switches, etc. में किया जाता है। Rotary type configuration,  some fix angle पर rotational movement उत्पन्न करता है। दोनों प्रकार के सोलनॉइड एक्ट्यूएटर्स का उपयोग या तो एक holding configuration (continuous signal to maintain coil energized) or as a latch configuration (pulse signal to energize at once) के रूप में किया जा सकता है।

Solenoid valve actuator-

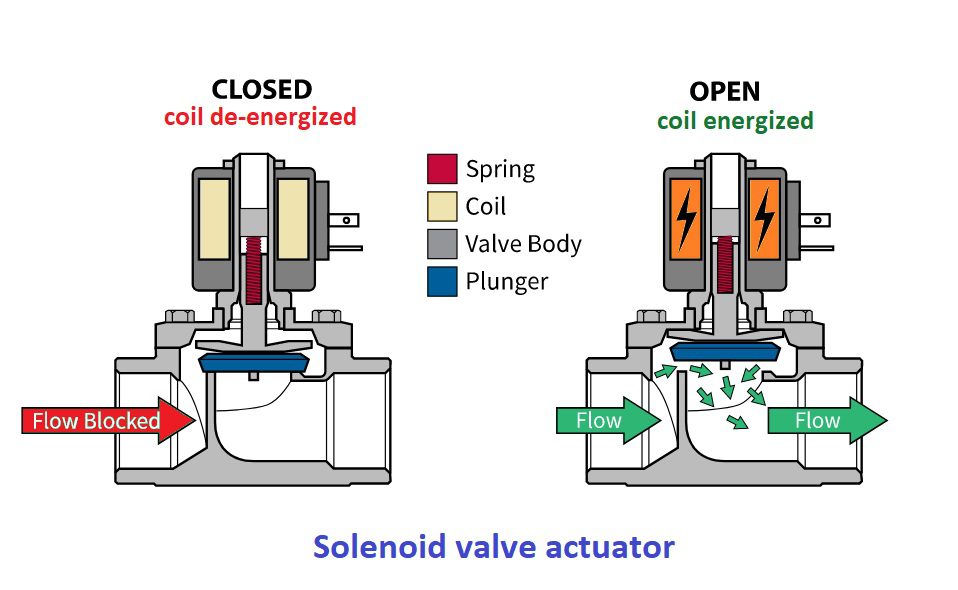

एक सोलेनॉइड वाल्व एक्ट्यूएटर (Solenoid valve actuator)  एक प्रकार का एक्चुएटर होता है जिसका उपयोग electromagnetic coil में electric current लगाकर, valve operate करने के लिए, यानी valve को open या  to close  किया जाता है। यहां principle of operation किसी भी सोलनॉइड एक्ट्यूएटर की तरह ही है। जब Solenoid coil से current गुजरता है, तो चुंबकीय क्षेत्र उत्पन्न होता है जो plunger को spring mechanism के विपरीत ऊपर की ओर बढ़ने के लिए force करता है, जिससे control rod or arm, move करने लगता है और valve open करने में सक्षम होता है। यहां valve type- globe valve, needle valve, gate valve हो सकते हैं। इसका उपयोग  दूremote locations से वाल्वों को नियंत्रित किया जाता है। इसे control room में manual switch द्वारा, या plants में control process से connected controllers द्वारा संचालित किया जा सकता है। उनका उपयोग pneumatic or hydraulic circuits में भी किया जा सकता है। सोलनॉइड वाल्व एक्चुएटर का diagram नीचे दिखाया गया है-

Solenoid valve actuator

Push pull solenoid actuator-

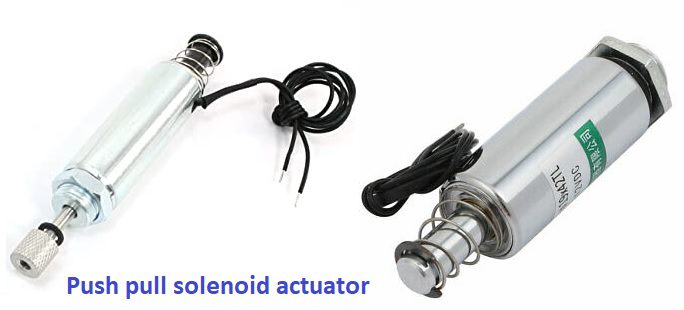

push pull सोलनॉइड एक्ट्यूएटर basically on/off type actuator है जो energize होने पर एक दिशा में force develop करता है और return to rest के लिए, spring return mechanism का उपयोग करता है। ये उन अनुप्रयोगों के लिए ideal हैं जहां power consumption and heat dissipation  critical हैं। इस तरह के सोलनॉइड एक्ट्यूएटर में, push and pull दोनों action available हैं क्योंकि इसमें दो shaft ends (of plunger) होता है जिसका उपयोग लोड को जोड़ने के लिए किया जा सकता है, इस प्रकार सोलनॉइड का उपयोग लोड को push देने या pull करने के लिए किया जा सकता है, जिस पर मैकेनिकल लोड जुड़ा होता है। . push pull solenoid actuator का diagram चित्र में दिखाया गया है-

Push pull solenoid actuator-
