लोड सेल कनेक्शन | Load Cell connection in hindi

Introduction-

यहां हम दिखाएंगे कि लोड सेल कनेक्शन और वायरिंग कैसे की जा सकती है। लोड सेल एक force transducer है जो forces such as tension, compression, pressure, toque, weight etc. को एक electrical signal में परिवर्तित करता है। या simple भाषामें , इसका उपयोग विभिन्न प्रकार के बलों जैसे tension, compression, pressure, toque, weight के मापन के लिए किया जाता है । लोड सेल सेंसर का मुख्य उद्देश्य वजन को मापना या स्थानांतरित किए गए लोड की मात्रा की जांच करना है।” एक साधारण लोड सेल diagram नीचे दिखाया गया है-

Load cell diagram

सभी प्रकार के लोड सेल में, स्ट्रेन गेज लोड सेल सबसे लोकप्रिय हैं और उद्योगों में व्यापक रूप से उपयोग किए जाते हैं क्योंकि ये load सेल  जब लोड लागू होता है तब स्ट्रेन गेज द्वारा  विद्युत प्रतिरोध में परिवर्तन के माध्यम से संचालित होते हैं, । सामान्य तौर पर, भार, बल, वजन या दबाव का पता लगाने के लिए 4 स्ट्रेन गेज का उपयोग किया जाता है और wheat stone bridge की भुजाओं में व्यवस्थित किया जाता है जैसा कि चित्र में दिखाया गया है-

Strain gauge load cell

Load cell wiring-

लोड सेल वायरिंग और एम्पलीफायर, डिस्प्ले डिवाइस और अन्य इंटरफेस के साथ कनेक्शन के लिए कई कॉन्फ़िगरेशन हैं। उनमें से कुछ इस प्रकार हैं-

  • 4 wire load cell connections
  • 6 wire load cell wiring diagram
  • 3 wire load cell wiring diagram

नोट- 4 wire load cell का सबसे अधिक उपयोग किया जाता है।

4 wire load cell connections-

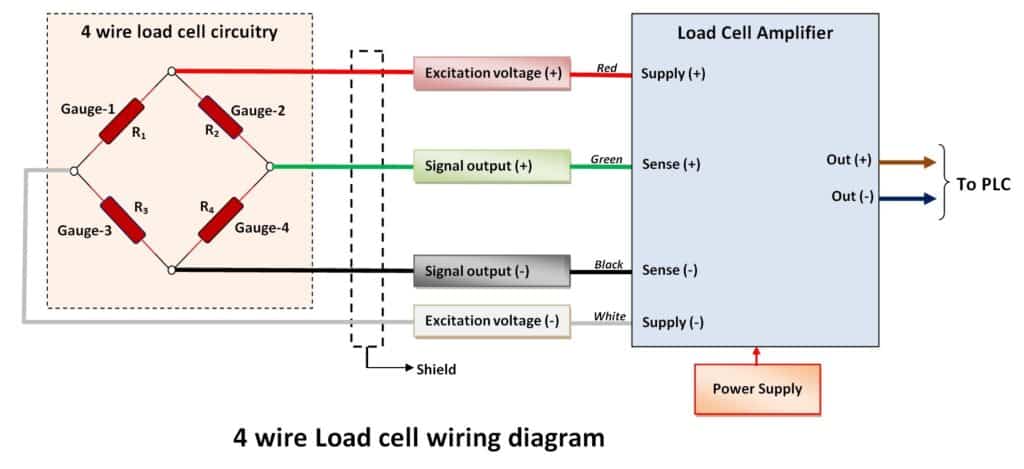

4 wire load cell का wiring diagram, color code के साथ नीचे दिखाया गया है-

4 wire load cell wiring

6 wire load cell wiring diagram-

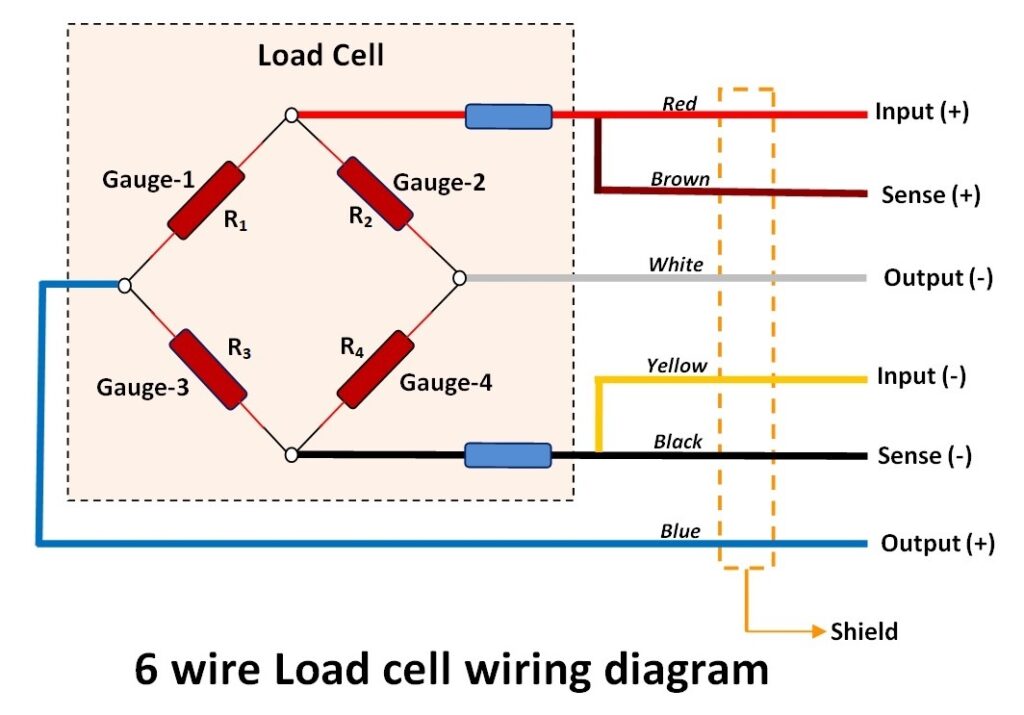

6 wire load cell (Zemic manufacturer के) का wiring diagram , color code के साथ नीचे दिखाया गया है-

6 wire Load cell wiring diagram

3 wire load cell wiring diagram-

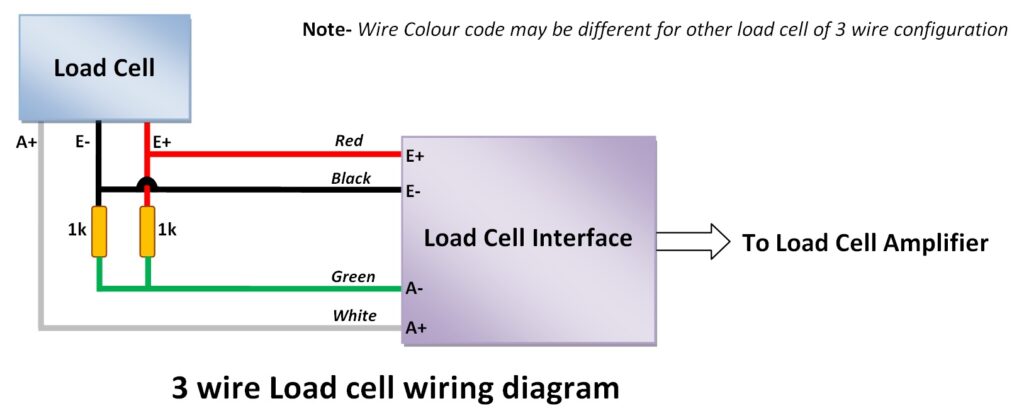

3 wire load cell का wiring diagram or लोड सेल कनेक्शन, color code के साथ नीचे दिखाया गया है-

3 wire Load cell wiring diagram

Load cell amplifier-

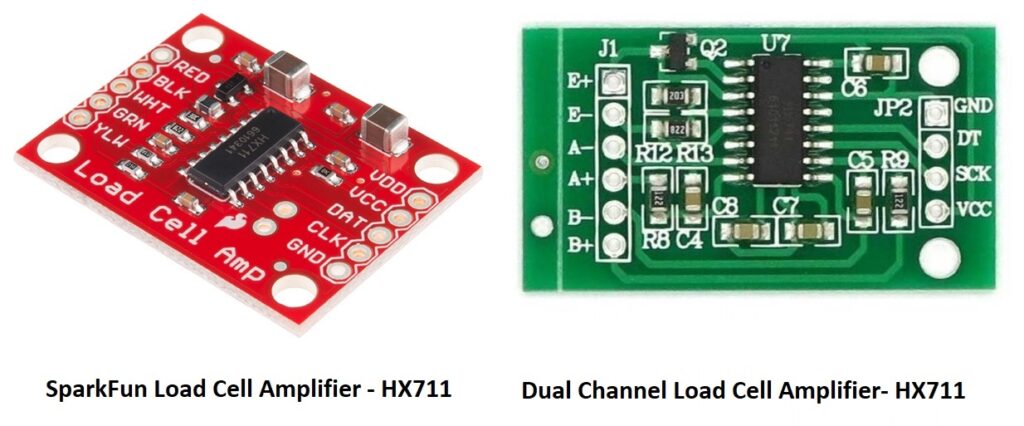

लोड सेल एम्पलीफायर एक ऐसा उपकरण है जिसका उपयोग लोड सेल की signal strength आउटपुट को बढ़ाने के लिए किया जाता है। अधिकांश लोड सेल में, produced signal कम strength यानी mV Range में होता है। यह data logger, load meter जैसे मापन प्रणाली के साथ compatible नहीं हो सकता है। इसलिए हमें mV signal को (4-20) mA, (0-10) VDC, (1 to 5) VDC, RS232, RS485, and USB  जैसे more powerful signals में बदलने की जरूरत है। लोड सेल signal amplifying and signal conditioning करता है। ऐसे उपकरण का एक उदाहरण HX711 एम्पलीफायर है जैसा कि चित्र में दिखाया गया है-

Load cell amplifier

Arduino uno-

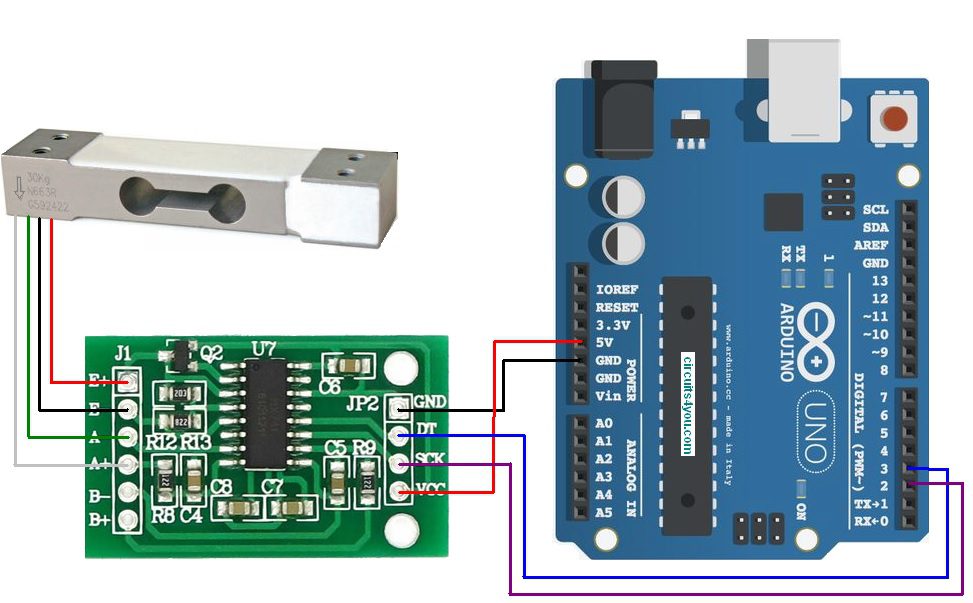

Arduino UNO मूल रूप से एक open source microcontroller और Arduino का standard board है। बोर्ड माइक्रोचिप ATmega328P माइक्रोकंट्रोलर पर आधारित है। इसे Arduino.cc द्वारा विकसित किया गया है। बोर्ड में digital and analog input/output (I/O) pins set, विभिन्न expansion boards (shields) और अन्य सर्किट को इंटरफेस करने के लिए  होते हैं। इसमें 14 digital I/O pins (six capable of PWM output), 6 analog I/O pins हैं, और टाइप बी यूएसबी केबल का उपयोग करके Arduino IDE के साथ प्रोग्राम किया जा सकता है। एम्पलीफायर के साथ-साथ माइक्रोकंट्रोलर बोर्ड arduino uno के साथ एकलोड सेल कनेक्शन का एक इंटरफ़ेस नीचे दिखाया गया है-

Load cell connection with amplifier
